Как подобрать размер насадки ручного заклепочника к диаметру потайной заклепки

Мало что портит проект металлообработки быстрее, чем заклинивший инструмент. Вы сжимаете ручки и ожидаете чистого щелчка. Вместо этого вы столкнетесь с застрявшей металлической булавкой. Часто получается некрасивый деформированный фланец. Это разрушает ваше структурное соединение. Механическое разочарование почти всегда возникает из-за простого несоответствия. Настройка вашего инструмента должна идеально соответствовать вашему оборудованию. Слепая клепка во многом зависит от точных механических зазоров. Внутренний тянущий механизм должен правильно удерживать вставленный штифт. Когда эти компоненты не совпадают, целостность соединения быстро падает. Структурная слабость становится основным риском проекта. Вы просто не можете позволить себе непредсказуемые результаты.

Это руководство служит вашим исчерпывающим техническим ресурсом. Мы разберемся, как правильно выбрать оборудование для вашего проекта. Вы изучите механику надежных операций крепления. Мы также рассмотрим практические шаги по обновлению вашей установки. Мы подробно описываем методы устранения распространенных механических неисправностей. К концу вы добьетесь стабильных результатов при каждом рывке. Вы защитите свои материалы от ненужных повреждений.

Ключевые выводы

• Насадки маркируются по диаметру тела заклепки , но они спроектированы так, чтобы точно захватить оправку соответствующего диаметра..

• Использование слишком большой насадки приводит к соскальзыванию губок инструмента или деформации головки заклепки; слишком маленький размер просто не примет оправку.

• Стандартные британские размеры (3/32 дюйма, 1/8 дюйма, 5/32 дюйма, 3/16 дюйма) напрямую соответствуют метрическим эквивалентам (2,4 мм, 3,2 мм, 4,0 мм, 4,8 мм) для обеспечения перекрестной совместимости.

• Инвестиции в профессиональный ручной заклепочник со сменными насадками, не требующими использования инструментов, и составными губками из хромомолибдена позволяют избежать узких мест при длительном обслуживании.

Механическая реальность: почему важно выравнивание головки и заклепки

Давайте разберем основную механику. Вам нужно понимать, как на самом деле работает оборудование. Любая работа по креплению требует абсолютной точности. Небольшое отклонение допуска вызывает сильные эксплуатационные головные боли.

Анатомия глухой заклепки

Вы должны распознать два основных компонента. Они взаимодействуют уникальным образом в процессе крепления.

• Корпус заклепки: эта трубчатая секция расширяется наружу. Он образует постоянную связь между вашими материалами.

• Оправка: эта булавка, похожая на гвоздь, полностью находится внутри корпуса. Он действует как триггер механической активации.

Ваш инструмент тянет этот штифт, чтобы деформировать корпус. После деформации корпус надежно фиксирует сустав.

Физика притяжения

Ваш инструмент содержит небольшие внутренние кулачки. Эти челюсти впиваются в вставленный штифт. Вы сжимаете ручки, чтобы создать тянущую силу. Это действие плотно прижимает штифт к передней наковальне. Затем головка штифта заставляет трубчатый корпус расширяться наружу. Наконец, штифт отрывается в заранее определенной точке разрыва. Оставшийся корпус обеспечивает постоянную, устойчивую к вибрации фиксацию.

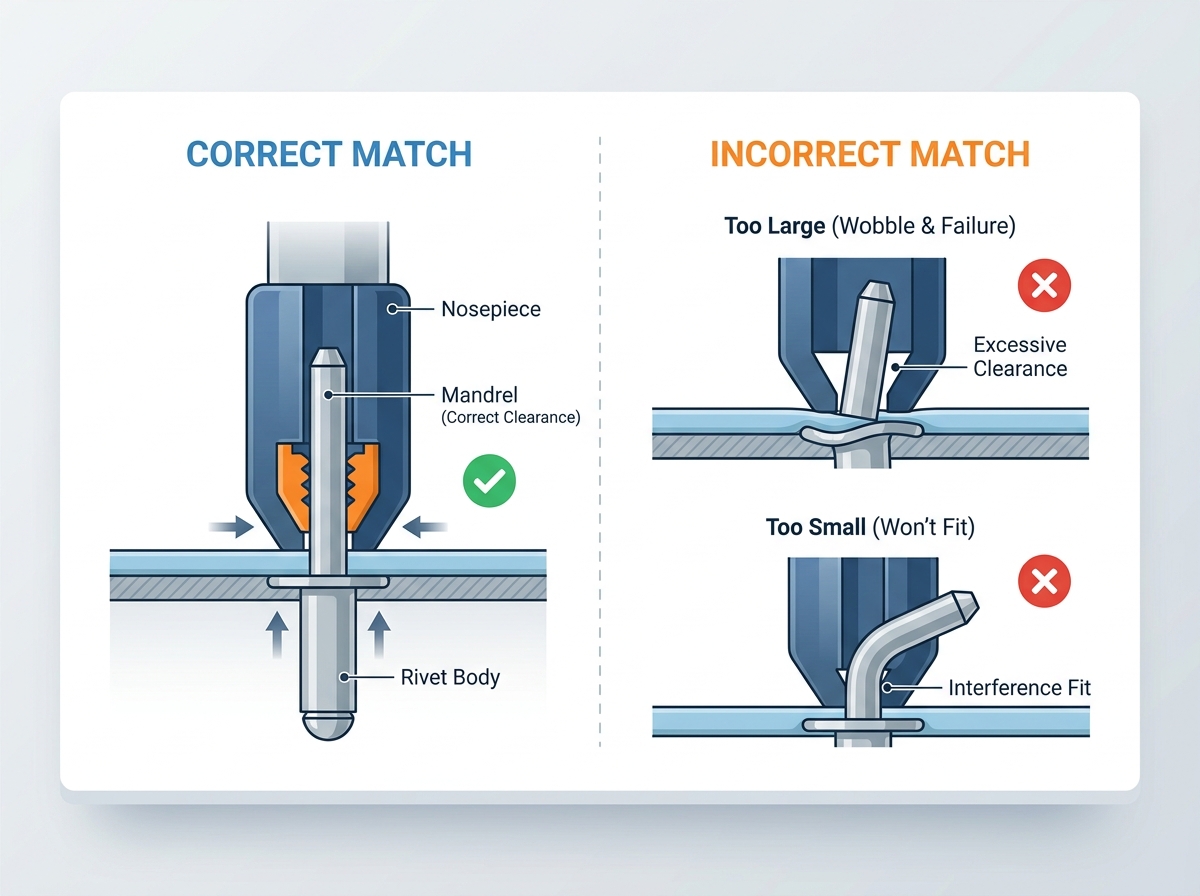

Цена неудачи (слишком большая)

Слишком большие передние части вызывают немедленные проблемы. Они позволяют штифту раскачиваться внутри камеры. Это создает асимметричную тяговую силу. Губки вашего инструмента, скорее всего, соскользнут во время работы. Вы можете навсегда повредить фланцы оборудования. Хуже того, штифт может сломаться под поверхностью материала. Неравномерное натяжение портит эстетичный вид. Это также приводит к структурному нарушению сустава.

Цена неудачи (слишком маленькая)

Детали меньшего размера создают совершенно другие препятствия. Вы просто не сможете вставить штифт в инструмент. Если вы принудите его, вы рискуете навсегда заклинить. После защелкивания штифт может плотно застрять внутри цилиндра зажима. Тогда вы потратите часы, пытаясь извлечь его. Заблокированный цилиндр останавливает весь рабочий процесс. Чтобы устранить засор, необходимо полностью разобрать инструмент.

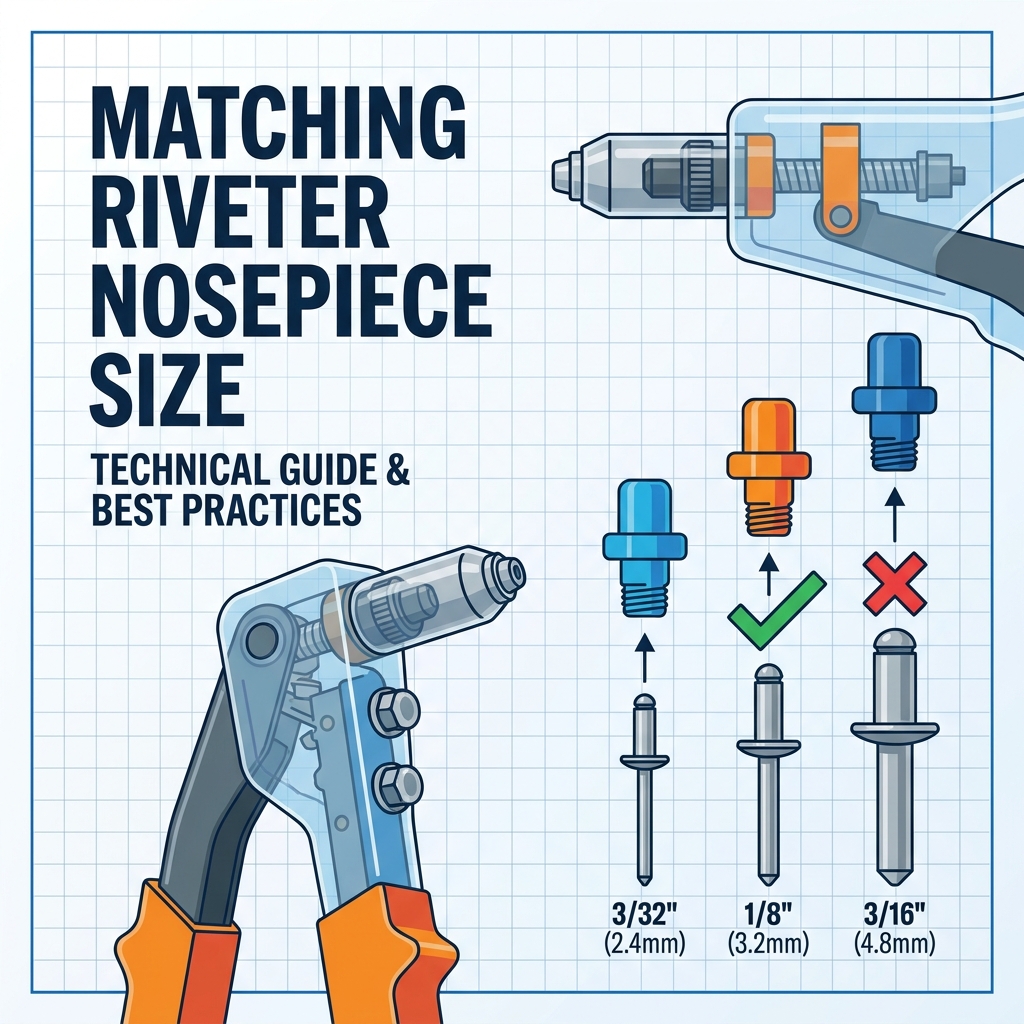

Размеры насадки стандартных ручных заклепочников в сравнении с размерами заклепок

Выбор точного размера насадки ручного заклепочника зависит от стандартных размеров каркаса. Производители маркируют эти передние части в зависимости от диаметра корпуса. Однако эти детали на самом деле захватывают внутренний штифт. Зазор должен оставаться невероятно плотным. Вы должны идеально их совместить, чтобы обеспечить правильное зацепление челюстей.

Система определения размеров

Глобальное производство опирается на стандартизированные измерения. Британские и метрические размеры близко соответствуют друг другу. Это обеспечивает перекрестную совместимость между различными брендами. Вы можете легко переключаться между дробным и метрическим оборудованием. Никогда не угадывайте размеры. Всегда проверяйте характеристики, указанные на упаковке вашего оборудования.

Сопоставление дробных чисел с метрическими

Различные размеры проектов требуют определенных размеров оборудования. Просмотрите эти распространенные приложения.

• 3/32 дюйма (2,4 мм): лучше всего подходит для легких или точных задач. Используйте их для деликатной электроники или тонкого пластика.

• 1/8 дюйма (3,2 мм): идеально подходят для изготовления стандартных изделий своими руками и листового металла. Они служат наиболее распространенными повседневными крепежными деталями.

• 5/32 дюйма (4,0 мм): используются в автомобильной и тяжелой промышленности. Они обеспечивают отличную прочность на сдвиг автомобильных панелей.

• 3/16 дюйма (4,8 мм): Требуется для тяжелых структурных соединений. Для их эффективного защелкивания часто требуются двухкомпонентные инструменты.

• 1/4 дюйма (6,4 мм): Предназначены для экстремальных коммерческих применений. Обычно они выходят за рамки стандартных ручных инструментов.

Визуализация матча

Вам нужен краткий справочник по вашему рабочему пространству. Прежде чем приступить к любому проекту, просмотрите таблицу ниже. Это поможет вам мгновенно проверить свое оборудование.

Таблица размеров и применения стандартных заклепок

Как пользоваться ручным заклепочником: пошаговая калибровка насадки

Правильная калибровка предотвращает повреждение инструмента. Следуйте этим точным шагам для каждого проекта. Спешная установка приводит непосредственно к механической поломке.

Подготовка

Всегда сначала оценивайте свой материал. Вы используете алюминий, сталь или нержавеющую сталь? Подтвердите точную спецификацию диаметра, указанную на коробке. Внимательно проверьте диапазон захвата. Ваши материалы должны попадать в этот указанный диапазон. Измерьте просверленные отверстия с помощью цифрового штангенциркуля. Тугое отверстие препятствует правильной установке.

Замена насадки

Вы должны менять переднюю часть каждый раз, когда меняете размеры оборудования. Следуйте этой стандартной процедуре.

1. Шаг 1: Полностью ослабьте натяжение ручки. Полностью откройте инструмент, чтобы освободить внутренние кулачки.

2. Шаг 2: Используйте прилагаемый гаечный ключ. Некоторые современные инструменты имеют быстросъемные края с накаткой. Аккуратно снимите текущую переднюю часть. Храните его в надежном месте, чтобы предотвратить потерю.

3. Шаг 3: Заправьте нить нужного размера. Убедитесь, что он плотно прилегает к корпусу. Он должен оставаться прочно сидящим. Ослабленные нити полностью сорваны при сильном натяжении. Это навсегда портит корпус инструмента.

Исполнение

Умение правильно пользоваться ручным заклепочником гарантирует успех. Полностью вставьте штифт в камеру. Приложите строгое перпендикулярное давление к заготовке. Любое отклонение угла приводит к изгибу штифта. Крепко и устойчиво сжимайте ручки. Для более длинных штифтов вам может понадобиться несколько насосов. Продолжайте сжимать, пока не услышите характерный хлопок. Теперь соединение надежно.

Устранение распространенных ошибок и застреваний оправки

Даже опытные производители сталкиваются с механическими проблемами. Вы должны знать, как их безопасно решить.

Проблема «застрявшей оправки»

Штифты часто застревают в середине тяги. Обычно это происходит из-за небольшого несоответствия размеров. Это также происходит, когда внутренним браншам не хватает надлежащей смазки. Со временем грязь и металлическая стружка накапливаются. Этот мусор не позволяет челюстям полностью раскрыться. Заклинивший инструмент немедленно останавливает всю производительность.

Устранение замятий

Никогда не выдергивайте застрявший штифт с силой. Вы повредите внутренний цилиндр. Вместо этого следуйте безопасной процедуре разборки. Сначала снимите переднюю часть с помощью гаечного ключа. Затем осторожно отвинтите внешний корпус корпуса. Извлеките клиновидный штифт с помощью острогубцев. Тщательно очистите внутренние губки. Перед сборкой нанесите каплю легкого машинного масла. Это предотвращает прилипание в будущем.

Рекомендации по твердости материала

Материал фурнитуры определяет вашу тяговую силу. Фурнитура из нержавеющей стали требует огромного давления. Эта дополнительная сила ускоряет износ инструмента. Челюсти могут тупиться на удивление быстро. Вы можете столкнуться с проскальзыванием, даже если размеры идеально совпадают. Алюминиевая фурнитура оказывает гораздо меньшую нагрузку на ваше оборудование. Мягкие материалы продлевают срок службы внутренних компонентов. Всегда проверяйте свои челюсти, если соскальзывание происходит неоднократно. Немедленно замените тупые челюсти.

Оценка и включение в короткий список профессионального ручного заклепочника

Базовые инструменты выходят из строя при больших нагрузках. Модернизация вашего оборудования значительно повышает эффективность рабочего процесса. Ищите превосходную долговечность в течение всего жизненного цикла. Хорошо спроектированный инструмент быстро окупается.

Переход к стадии принятия решения

Не основывайте свое решение о покупке исключительно на первоначальной цене. Подумайте об эффективности рабочего процесса и структурной надежности. Постоянные помехи отнимают ценное рабочее время. Дешевые комплектующие требуют частой замены. Вам необходимо оборудование, рассчитанное на непрерывную работу.

Ключевые параметры оценки

Сравните эти характеристики при оценке нового оборудования для вашего магазина.

• Хранение и возможность замены насадки: ищите место для хранения на инструменте. Вы никогда не должны терять лишние кусочки. Рифленые края позволяют осуществлять быструю замену без дополнительных гаечных ключей.

• Конструкция внутренней челюсти: обратите внимание на трехчастные губки из хромомолибденовой (Cr-Mo) стали. Они обеспечивают превосходное сцепление и исключительную долговечность. Дешевые альтернативы, состоящие из двух частей из углеродистой стали, быстро изнашиваются.

• Рычаг и эргономика: конструкции с одним шарниром хорошо подходят для легкого алюминия. Однако двухсоставные петли значительно снижают утомляемость рук. Они абсолютно обязательны для толстых стальных соединений.

• Системы захвата оправки: при выполнении больших объемов работ образуется много острых отходов. Емкость для сбора отработанных булавок повышает безопасность рабочего места. Он защитит ваши полы от опасных металлических осколков.

Инвестиции в профессиональный ручной заклепочник избавят вас от постоянной головной боли при обслуживании. Вы получаете предсказуемую производительность при выполнении каждой отдельной работы.

Заключение

Соответствие размеров вашего инструмента вашему оборудованию не подлежит обсуждению. Правильное выравнивание гарантирует невероятно прочную целостность сустава. Это также значительно продлит срок службы вашего инструмента. Несоответствие приводит к ненужным рискам проекта. Вы ставите под угрозу безопасность и эстетику, игнорируя точные допуски.

Найдите время, чтобы проверить свои текущие поставки. Измерьте свое оборудование с помощью точного штангенциркуля. Регулярно проверяйте состояние внутренних компонентов. Смажьте цилиндры щек, чтобы обеспечить плавную работу. Обновите свое оборудование для работы в условиях высоких нагрузок. Надежный инструмент превращает сложное производство в простой и повторяемый процесс. Повысьте стандарты контроля качества уже сегодня. Эта базовая механическая дисциплина принесет огромную пользу вашим будущим проектам.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать насадку большего размера, если я потерял правильную?

О: Нет. Использование большего размера приводит к чрезмерному зазору. Губки инструмента будут захватываться неравномерно. Это приводит к раскачиванию внутреннего штифта. Вы рискуете навсегда заклинить инструмент. Фурнитура также будет установлена ​​неправильно, в результате чего соединение окажется структурно слабым.

Вопрос: Как узнать размер моей заклепки без маркировки?

A: Используйте штангенциркуль для измерения внешнего диаметра трубчатого корпуса. Не измеряйте внутренний штифт. Сравните это измерение со стандартными дробными или метрическими диаграммами. Сопоставьте это точное число со штампованной маркировкой на деталях вашего инструмента.

Вопрос: Почему мой ручной заклепочник не может защелкнуть оправку даже с правильной насадкой?

A: Это указывает на внутренний износ инструмента. Ваши челюсти, скорее всего, затупились или забиты мусором. Отсутствие надлежащей смазки препятствует обеспечению достаточного усилия захвата. Кроме того, вам может не хватать достаточного рычага рукоятки, если вы тянете твердые материалы из нержавеющей стали.

Вопрос: Влияет ли длина заклепки (диапазон захвата) на размер насадки?

О: Нет. Диапазон захвата определяет только максимальную толщину материала, который вы можете соединить. Правильный инструмент вы определяете строго по диаметру корпуса фурнитуры. Длина не влияет на внутренние механические зазоры.
