Рамочный квадрат против комбинированного квадрата: какой из них подходит для вашего макета?

Хотя оба инструмента проверяют углы в 90 градусов и имеют градуированные линейки, их применение в реальных макетах сильно различается. Выбор неправильного квадрата приводит к усугублению ошибок измерения или неэффективности рабочего процесса. Для профессионалов и серьезных домашних мастеров выбор заключается не только в цене. Речь идет о масштабе ваших проектов и необходимой гибкости. Вы можете построить структурный каркас для новой террасы. Альтернативно, вы можете вырезать точные столярные изделия вручную для изготовления мебели на заказ. Эти разные задачи требуют совершенно разных стратегий компоновки. В этом руководстве описаны функциональные различия, прецизионные допуски и конкретные варианты использования обоих инструментов. Мы исследуем, как масштаб влияет на точность и почему движущиеся части создают риски калибровки. Вы узнаете, как точно определить, какой инструмент заслуживает места в вашем ящике для инструментов или фартуке, чтобы следующий разрез был идеально ровным.

Ключевые выводы

• Каркасные квадраты (часто 24 x 16 дюймов) представляют собой инструменты макрокомпоновки с фиксированным углом, необходимые для столярных работ, стрингеров лестниц и стропил крыши.

• Комбинированные квадраты (обычно 12 дюймов или 6 дюймов) представляют собой регулируемые инструменты для микроразметки, предназначенные для переноса размеров, маркировки углов 45 градусов/90 градусов и настройки лезвий оборудования.

• Стандарты точности диктуют покупку: дешевые комбинированные квадраты часто не проходят строгие допусковые испытания, тогда как квадраты с фиксированным каркасом по своей сути более прочны, но менее универсальны для мелкой детализации.

• Большинству производителей и столяров в конечном итоге понадобится и то, и другое, но ваша первая покупка должна определяться вашим непосредственным объемом проекта.

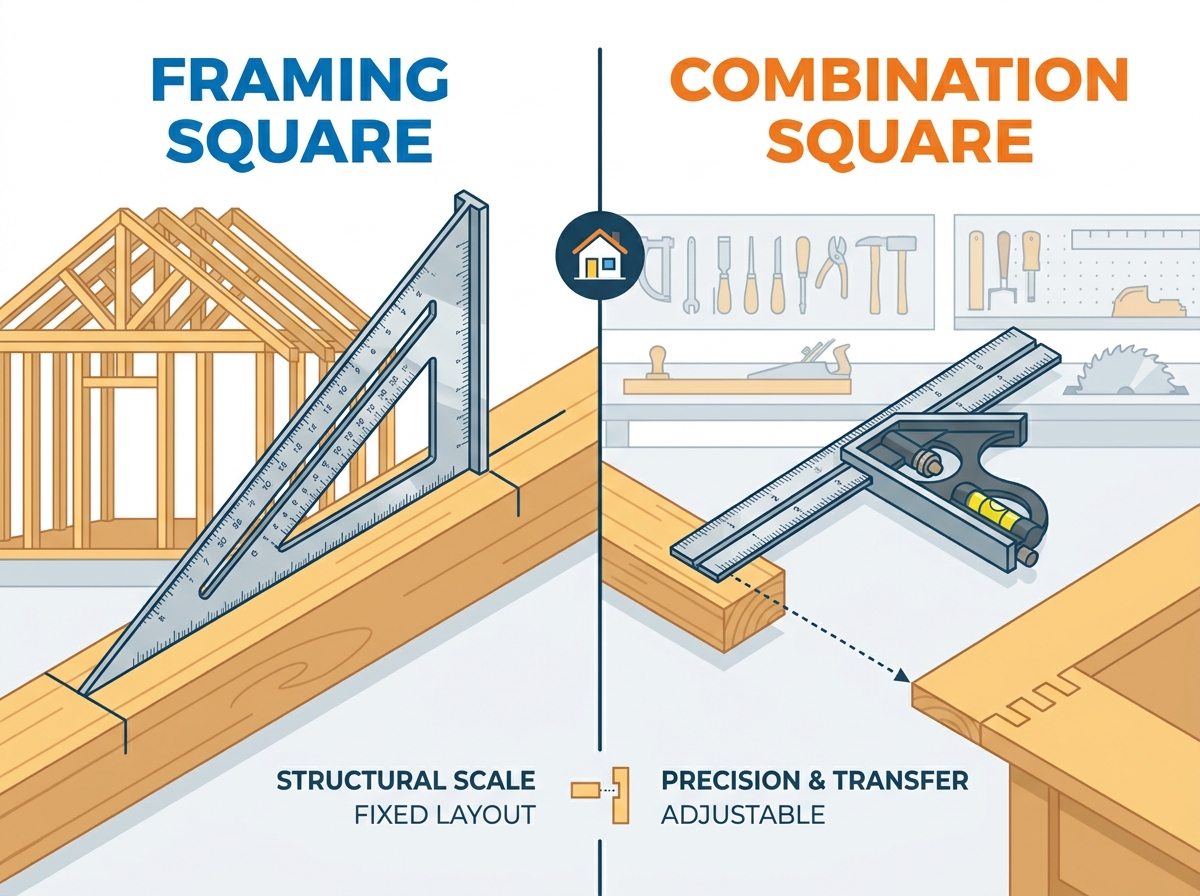

Архитектура инструментов и основные критерии успеха

Каркасная площадь (Площадь Плотника): построена для масштаба

Каркасный квадрат состоит из одной сплошной металлической детали. Производители обычно штампуют или вырезают эти инструменты из твердой стали или легкого алюминия. Инструмент имеет более длинное «лезвие» (часто называемое корпусом) и более короткий «язычок». Эти две части встречаются под точным углом в 90 градусов, известным как «пятка». Стандартный размер составляет 24 дюйма вдоль лезвия и 16 дюймов вдоль язычка.

Высокая долговечность определяет его основной критерий успеха. Он не содержит абсолютно никаких движущихся частей. Вы можете положиться на его фиксированную конструкцию, позволяющую поддерживать калибровку даже на сложных рабочих площадках. Он эффективно преодолевает большие расстояния. Вы можете легко разместить его на широких элементах каркаса 2x4 или на широких листах. Кроме того, на металлической поверхности размещены специализированные таблицы раскладки стропил и лестниц. Эти проштампованные числа позволяют строителям рассчитывать сложные уклоны крыш и подъемы лестниц прямо в полевых условиях.

Комбинированный квадрат: создан для универсальности

Комбинированный квадрат использует сложную анатомию, состоящую из двух частей. Обработанная головка свободно скользит по рифленой стальной линейке. Вы надежно фиксируете эту головку на месте с помощью болта с резьбой. Головка имеет опорную поверхность под углом 90 и 45 градусов. Большинство моделей премиум-класса также имеют съемную стальную палочку и небольшой уровень внутри головки. Для устойчивости производители обычно отливают головку из железа или тяжелого алюминия.

Повторяемость служит основным показателем успеха. Вы можете зафиксировать определенное измерение один раз. Затем вы можете пометить несколько досок одинаково, не угадывая. Эта функциональная конструкция действует как высокоэффективный глубиномер. Вы также можете использовать его в качестве точного калибра для разметки. Столяры во многом полагаются на него как на незаменимый инструмент для настройки настольных пил и фрезерных станков.

Параметры оценки: масштаб, точность и рабочий процесс

Передача измерений по сравнению с фиксированной компоновкой

Комбинированные квадраты превосходно передают физическое измерение. Вы снимаете измерение с одной детали и мгновенно переносите его на другую заготовку. Вам никогда не нужно читать цифры в правиле. Этот механический перенос полностью устраняет ошибки транскрипции. Ваши глаза не обманывают вас во время верстки. Вы просто совмещаете квадрат с новым краем и отмечаете линию разреза.

Обрамление квадратов служит совершенно другому рабочему процессу. Они превосходно справляются с длинными непрерывными линиями. Часто вам необходимо полностью разметить широкие поверхности, например, листы фанеры. Стандартная 12-дюймовая линейка комбинированных квадратов здесь явно не соответствует действительности. Для точности вы должны провести длинную леску одним плавным движением. Большой фиксированный корпус столярного угольника делает этот процесс макрокомпоновки незаметным.

Калибровка инструмента и риски (фактор допуска)

Движущиеся части всегда создают риски реализации. Комбинированные квадраты во многом зависят от обработанной канавки и внутреннего запорного механизма. Бюджетные модели часто страдают от производственных «отстойностей». Стяжной болт не может идеально войти в паз правила. Следовательно, инструмент со временем теряет свою истинную квадратность. Падение дешевой модели на бетонный пол часто приводит к безвозвратному разрушению ее калибровки.

Оба инструмента требуют базовой проверки сразу после покупки. Вам необходимо выполнить стандартный калибровочный тест, чтобы проверить их геометрию. Прецизионные столяры и машиностроители требуют строгих допусков. Для них требуются инструменты размером не менее 0,001 дюйма от истинного квадрата по длине лезвия.

Лучшие практики: тест на разворот

Выполните следующие пронумерованные шаги, чтобы проверить калибровку вашего инструмента после распаковки:

1. Найдите заводской прямой край на куске МДФ или клееного бруса.

2. Плотно прижмите квадрат к прямому краю.

3. Нарисуйте четкую тонкую линию вдоль лезвия с помощью маркировочного ножа или твердого карандаша.

4. Переверните головку инструмента ровно на 180 градусов в противоположном направлении.

5. Выровняйте лезвие по той же линии, которую вы только что нарисовали.

6. Нарисуйте вторую линию прямо над первой отметкой.

7. Внимательно осмотрите линии. Любое видимое расхождение указывает на то, что инструмент находится не в прямоугольном положении.

Рамка в квадратных метрических дюймах и комбинированные квадратные метрические дюймовые шкалы

Чтение выпускных

Многие строители ежедневно сталкиваются со смешанными системами измерения. Проекты часто требуют переключения между имперскими пиломатериалами и метрической фурнитурой. При оценке каркасной модели квадратного дюйма вы должны тщательно изучить планировку. Убедитесь, что двойная маркировка не загромождает основные столы стропил. Плохо протравленные двойные шкалы невероятно затрудняют чтение показаний в полевых условиях при резком освещении рабочей площадки.

Для тонкой обработки дерева комбинированная установка с квадратными метрическими дюймами имеет огромную ценность. Мы настоятельно рекомендуем двусторонние лезвия с метрическими размерами на одной стороне и дюймовыми на другой. Эта конфигурация обеспечивает плавные переходы во время сборки. Вы можете мгновенно измерить внутренний имперский запас. Затем вы можете перевернуть инструмент и установить импортные метрические петли для шкафов, даже не переключая устройства.

Доступность и источники

Не все производители инструментов премиум-класса предлагают линейки с двойной шкалой в качестве стандартного оборудования. Многие классические американские бренды по-прежнему строго придерживаются имперской шкалы. Покупатели часто полагают, что метрическая интеграция входит в стандартную комплектацию моделей высокого класса. Однако вам, возможно, придется приобрести лезвия на вторичном рынке, чтобы добиться определенных предпочтений при выпуске. Модернизация чугунной головки с помощью линейки двойной шкалы стороннего производителя гарантирует беспрепятственное выполнение как внутренних, так и международных требований проекта.

Схема принятия решений: какой инструмент подходит для вашей конкретной профессии?

Чтобы решить споры о квадрате обрамления и комбинированном квадрате для вашего собственного магазина, ознакомьтесь с конкретными торговыми требованиями ниже. Каждый инструмент доминирует в совершенно разных секторах производства.

Сравнение возможностей инструмента компоновки

Когда выбирать каркасный квадрат

Вам следует использовать этот инструмент макрокомпоновки при работе с большими структурными сборками. Его фиксированная жесткость обеспечивает уверенность при маркировке тяжелых материалов.

• Грубые столярные изделия: идеально подходят для строительства террас, обрамления стен и укладки балок пола.

• Конструкция лестницы: необходима для раскладки косоур лестницы с использованием прикрепляемых лестничных маршей.

• Кровельные работы: Требуется для точного расчета и разметки стропил крыши с использованием штампованных математических таблиц.

• Большие сборки: идеально подходят для проверки общей прямоугольности больших шкафных коробок или дверных коробок во время процесса склеивания.

Распространенная ошибка: не используйте рамочный угольник для установки глубины фрезы. Большой корпус неуклюж и рискует поцарапать хрупкие опорные пластины фрезера.

Когда выбирать комбинированный квадрат

Вам следует положиться на этот регулируемый инструмент, когда точность важнее, чем досягаемость. Его способность фиксировать измерения меняет способ выполнения детальной работы.

• Тонкие столярные изделия: имеют решающее значение для изготовления мебели, детализации краснодеревщиков и разметки пазов и шипов.

• Настройка станка: Безупречная установка точной высоты полотна настольной пилы или глубины фрезы.

• Разметка кромок: идеально подходит для нанесения параллельных линий вдоль края доски, используя скользящую головку в качестве жесткого ограничителя.

• Металлообработка: незаменима для машиностроительных задач, требующих строгой проверки качества под углом 45 и 90 градусов.

Альтернативы и составление списка вашего следующего шага

Фактор квадрата скорости

Мы должны признать вездесущий 7-дюймовый квадрат скорости. Для многих мастеров выходного дня этот компактный квадратный стропил заполняет пробел между двумя нашими основными инструментами. Он обеспечивает превосходную кромку для быстрой распиловки пиломатериалов с помощью циркулярной пилы. Однако в нем полностью отсутствует возможность переноса скользящих размеров, как в комбинированной модели. Ему также не хватает длины и перемычки, свойственных большому столярному квадрату. Он служит фантастическим вторичным инструментом, но редко заменяет основные инструменты макетирования, обсуждаемые здесь.

Инвестиционная логика (что купить в первую очередь)

Ваш непосредственный портфель проектов диктует первоначальную покупку инструмента. Если вы планируете построить сарай на заднем дворе или обрамить перегородки, сначала купите квадратный алюминиевый каркас. Алюминий хорошо противостоит ржавчине и весит значительно меньше, чем стальные модели. Даже относительно недорогой каркасный угольник отлично подойдет для грубых столярных работ.

Если вы планируете заняться деревообработкой в ​​помещении или настройкой точного станка, измените свой подход. Инвестируйте в комбинированный квадрат премиум-класса с высокой устойчивостью от таких уважаемых брендов, как Starrett или PEC. Полностью избегайте дешевых комбинированных моделей больших магазинов. Дешевый регулируемый инструмент действует как скрытая помеха, внося невидимые ошибки в каждый разрезаемый вами сустав. Напротив, базовый квадратный каркас с фиксированным углом обычно остается функциональным независимо от его цены.

Заключение

Спор между этими двумя устройствами компоновки решается просто путем анализа конкретного размера заготовки и ваших строгих требований к допускам. Вы не можете рассматривать их как взаимозаменяемые заменители. Они обладают уникальной структурной архитектурой, созданной для совершенно разных рабочих процессов.

В качестве окончательной рекомендации: каркасные дома и обрезанные стропила крыши с каркасным квадратом. Создавайте мебель по индивидуальному заказу, передавайте размеры пазов и устанавливайте высоту оборудования с помощью комбинированного угольника. Оцените свой непосредственный план проекта сегодня. Вложите свой первоначальный бюджет в инструмент, который идеально соответствует требуемой точности и физическому масштабу ваших материалов.

Часто задаваемые вопросы

Вопрос: Может ли комбинированный квадрат заменить обрамляющий квадрат?

О: Нет. Его максимальная стандартная длина обычно составляет всего 12 дюймов. Это короткое лезвие делает его крайне ненадежным для обработки больших конструкций, таких как стеновые рамы. Вы не сможете эффективно проверить листовой товар или широкие двери. Каркасный квадрат охватывает гораздо большие промежутки, гарантируя, что ваши структурные макеты на макроуровне останутся идеально квадратными.

Вопрос: Как мне проверить, действительно ли моя комбинация квадратов является квадратной?

О: Вы выполняете стандартный тест разворотного фронта. Сначала приложите голову к заводскому прямому краю. Нарисуйте тонкую линию вдоль лезвия. Затем переверните голову на 180 градусов и сдвиньте ее обратно к исходной отметке. Нарисуйте вторую линию поверх первой. Если линии расходятся с обоих концов, инструмент находится вне квадрата.

Вопрос: Почему некоторые обрамляющие квадраты имеют разные размеры спереди и сзади?

Ответ: Производители наносят специальные архитектурные математические шкалы непосредственно на металлические поверхности. К ним относятся размеры досок Essex, размеры раскосов и подробные таблицы стропил. Эти весы решают традиционные столярные уравнения в полевых условиях. Они позволяют строителям быстро рассчитывать высоту досок или уклон крыши, работая совершенно иначе, чем стандартные линейные линейки.
