Какого размера плоскогубцы для стопорных колец вам нужны для внутренних и внешних стопорных колец?

Использование неправильного инструмента для стопорного кольца приводит к немедленному нарушению работы. Это также создает серьезную угрозу безопасности непосредственно на вашем рабочем месте. Механики часто сталкиваются с поврежденными стопорными кольцами или опасными летающими крепежными деталями. Вы можете даже навсегда погнуть тонкие кончики плоскогубцев во время планового обслуживания. Простого выбора между внутренней или внешней моделью никогда не бывает достаточно для достижения профессиональных результатов. Вы должны тщательно сопоставить диаметр кончика инструмента с точными отверстиями для проушин крепежа. Кроме того, вам необходима достаточная мощность кулачка для конкретного вала или отверстия корпуса. Проскальзывание происходит мгновенно, когда эти важные размеры не совпадают должным образом.

Это руководство представляет собой четкую основу для точного выбора инструмента. Мы помогаем вам оценить, составить список и выбрать именно то оборудование, которое необходимо для успеха. Вы откроете для себя надежные стратегии определения размеров, адаптированные для требовательных промышленных, автомобильных и механических применений. Правильная центровка инструмента предотвращает неожиданные механические поломки при выполнении тяжелых сборочных работ. Овладение этими нюансами размеров в конечном итоге экономит бесчисленные часы задержки производства.

Ключевые выводы

• Размер наконечника имеет решающее значение: наиболее важным показателем при определении размера плоскогубцев для стопорных колец является диаметр наконечника (обычно в диапазоне от 0,038 дюйма до 0,115 дюйма), который должен плотно входить в отверстия для проушин стопорного кольца.

• Емкость имеет значение: как плоскогубцы для внутренних, так и внешние стопорные кольца оцениваются по диаметру отверстия или вала, который они могут безопасно обслуживать (например, от 3/8 дюйма до 2 дюймов).

• Избегайте универсальных ошибок: плоскогубцы со сменными наконечниками универсальны, но часто им не хватает жесткости, необходимой для тяжелых пружинных стопорных колец, что увеличивает риск отклонения инструмента.

• Выбор угла: наконечники, расположенные под углом 45 и 90 градусов, необходимы для зазоров с препятствиями, когда прямые наконечники не могут обеспечить надежное зацепление под углом 90 градусов с кольцом.

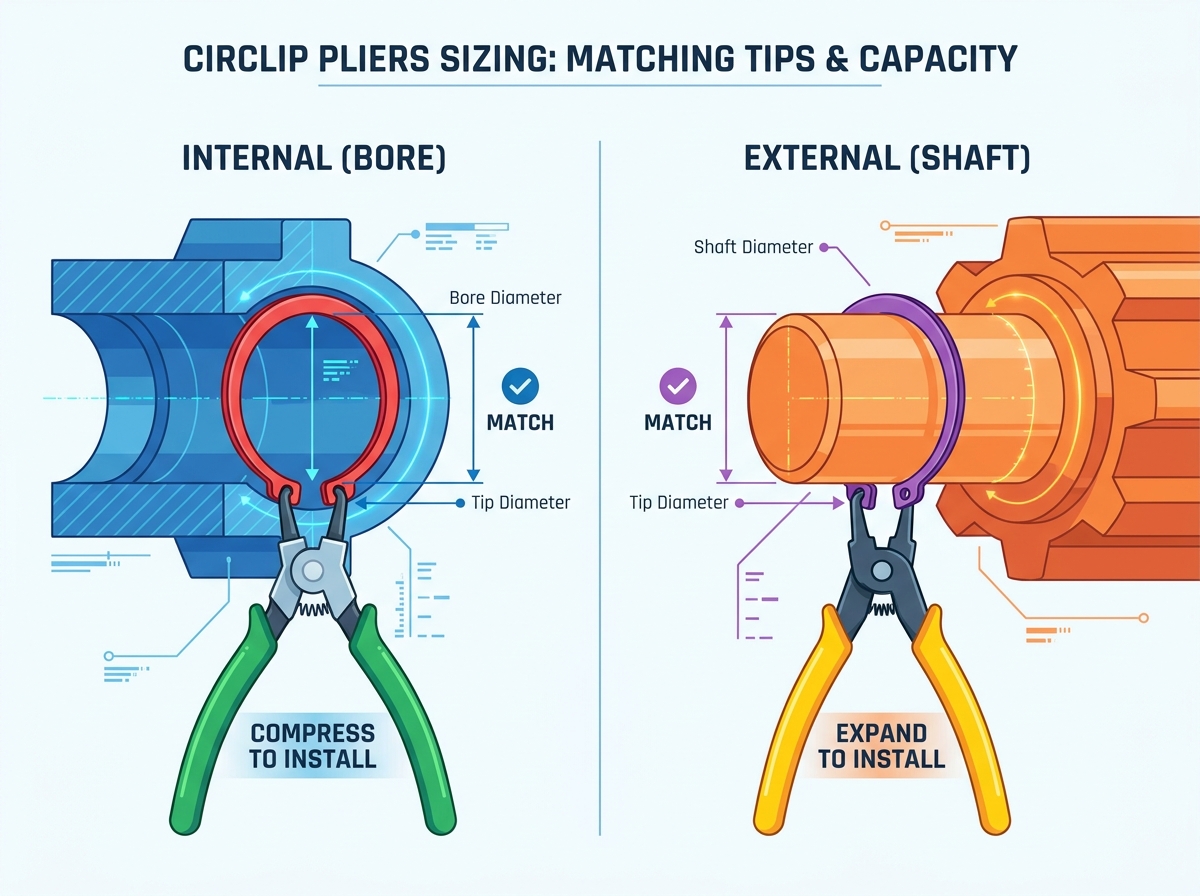

Схема оценки: основные показатели размера клещей для стопорных колец

Выбор правильного размера плоскогубцев для стопорных колец требует точного измерения и понимания механического рычага. Производители классифицируют эти инструменты в первую очередь по диаметру отверстия и диаметру вала. Эта мощность определяет максимальный и минимальный диаметры, с которыми они могут безопасно работать. Вы найдете внешние инструменты, рассчитанные на конкретные диаметры сплошных валов. Внутренние инструменты соответствуют различным размерам отверстий корпуса. Игнорируйте эти границы, и вы рискуете немедленно выйти из строя инструмента или повредить крепеж.

Матрица диаметров наконечников является еще одним важным элементом оценки в процессе выбора. Вы всегда должны измерять отверстия под выступы целевого стопорного кольца. Стандартные промышленные стандарты диктуют конкретные размеры наконечников для определенных размеров колец. Обычные ориентиры включают 0,9 мм (0,038 дюйма), 1,2 мм (0,047 дюйма) и 1,8 мм (0,070 дюйма). Если вы вставите наконечник меньшего размера, кольцо неизбежно прокрутится под давлением. Наконечник большего размера просто отказывается правильно зацепиться за застежку.

Профессиональные инструменты имеют высокотехнологичный профиль кончика и специально разработанную конусность. Бюджетные альтернативы часто имеют прямые гладкие цилиндрические штифты. В инструментах высокого класса используется небольшой обратный конус на металлических наконечниках. Этот обратный конус действует как жизненно важный механизм безопасности во время работы. Он плотно прижимает стопорное кольцо к корпусу губки. Натяжение пружины фактически увеличивает общую стабильность сцепления. Крепеж не может легко соскользнуть во время тяжелых операций сжатия или расширения.

Требования к размерам плоскогубцев для внутренних стопорных колец

Работа внутри замкнутого помещения представляет собой уникальные механические и визуальные проблемы. Ваша основная бизнес-задача заключается в безопасном сжатии стопорных колец внутри глубоких отверстий цилиндров. Вы должны выполнить это действие, не повредив внутреннюю стенку отверстия. Кроме того, вы не можете потерять контроль над агрессивным натяжением пружины. Специализированные клещи для внутренних стопорных колец идеально соответствуют этим критериям успеха. Они плавно сжимаются внутрь, когда вы сжимаете ручки вместе.

Размер инструмента должен соответствовать конкретному диаметру отверстия, которое вы обслуживаете. Производители инструментов делят внутренние мощности на отдельные, четко определенные функциональные группы. Модели для легких условий эксплуатации обычно имеют диаметр отверстия от 8 до 13 мм. Инструменты среднего класса обычно обрабатывают детали размером от 12 до 25 мм в автомобильной промышленности. Тяжелые промышленные задачи требуют надежных инструментов, охватывающих диапазон от 19 до 60 мм. Выбор инструмента из неправильного диапазона мощности гарантирует крайне плохой механический рычаг.

Риски реализации значительно возрастают, когда операторы неправильно оценивают эти критические аспекты. Представьте себе, что вы используете инструмент меньшего размера на массивном внутреннем передаточном кольце. Натяжение внутренней пружины легко преодолевает слабые, маленькие губки плоскогубцев. Кончики могут перекрещиваться друг с другом под сильным давлением руки. В худшем случае наконечники полностью отламываются и падают в механизм. Мы настоятельно рекомендуем перейти на один размерный класс, если вы работаете с максимальной номинальной мощностью инструмента.

Требования к размерам клещей для внешних стопорных колец

Внешние крепления требуют совершенно другого механического подхода и физической геометрии. Вы должны осторожно раздвинуть эти кольца на твердом цилиндрическом валу. Основным критерием успеха является предотвращение остаточной деформации металла. Чрезмерное расширение зажима полностью разрушает его врожденную эластичность и удерживающую способность. Деформированное кольцо никогда не сядет надежно в выточенную фиксирующую канавку. Правильный выбор размера инструмента позволяет избежать этой дорогостоящей и опасной эксплуатационной ошибки.

Качественные клещи для наружных стопорных колец точно соответствуют определенным диаметрам валов. Как и внутренние модели, они имеют отдельные внешние рамки емкости. Небольшая электроника часто требует деликатного диапазона от 3 до 10 мм. Ремонт автомобилей обычно требует прочной рабочей способности от 10 до 25 мм. Валы тяжелой техники требуют надежного расширения от 19 до 60 мм. Использование слишком большого инструмента на крошечном валу гарантирует неуклюжее обращение и возможность появления царапин на компонентах.

Внешние инструменты профессионального уровня оснащены специальными механизмами остановки чрезмерного расширения. Операторы легко растягивают зажимы за пределы их эластичности во время быстрой сборки. Регулируемые стопорные винты полностью исключают эту очень распространенную человеческую ошибку. Вы калибруете установочный винт, чтобы остановить движение челюсти при определенной максимальной ширине. Они физически препятствуют дальнейшему открытию ручек. Эта блестящая особенность гарантирует, что при каждой установке идеально сохраняется заводское натяжение пружины кольца.

Категории решений: плоскогубцы с фиксированным и сменным наконечником

Механики постоянно спорят между покупкой специализированных инструментов или универсальных комплектов. Каждая категория решает отдельные операционные задачи цеха. Давайте рассмотрим подход универсальности и подход чистой надежности. Оценка этих вариантов требует понимания вашего ежедневного рабочего темпа и требований к крутящему моменту.

Сменные или универсальные плоскогубцы отдают предпочтение максимальной практичности и эффективности хранения. Они оснащены съемными наконечниками под разными углами и определенными диаметрами. Эти комплекты оказываются очень экономичными при выполнении малообъемных и непредсказуемых процедур технического обслуживания. Непредсказуемое обслуживание объекта выигрывает от наличия нескольких геометрических вариантов поблизости. Однако они несут значительные структурные и механические риски. Съемные наконечники по-прежнему склонны к изгибу под действием высокого крутящего момента. Иногда они ломаются при работе с тяжелыми, высоконапряженными крепежами. Проблемы с центровкой часто возникают со временем из-за износа запирающего механизма.

Плоскогубцы с фиксированным наконечником представляют собой максимальную надежность для профессиональных технических специалистов. Производители куют их как единый сплошной кусок высокоуглеродистой стали. Они не демонстрируют никакого механического люфта во время деликатных или тяжелых операций. Они безопасно передают максимальную силу захвата непосредственно на крепеж. Основной недостаток заключается в более высоких первоначальных затратах на закупку ваших наборов инструментов. Вам необходимо приобрести специальные наборы для разных размеров, углов и мощностей.

Мы настоятельно рекомендуем фиксированные наконечники для требовательных производственных сред. Техническое обслуживание тяжелого оборудования и ремонт автомобильных трансмиссий требуют абсолютной максимальной жесткости. Используйте сменные комплекты исключительно для легких и нерегулярных применений. Они неплохо служат в домашних условиях или в наборах инструментов для экстренных случаев на дороге.

Таблица сравнения геометрии инструмента

Риски реализации: углы наконечника и ограничения зазора

Доступ к крепежу часто определяет выбор инструмента так же, как и его размер. Прямые наконечники остаются бесспорным стандартом для всех приложений с прямым доступом. Они обеспечивают максимально возможную передачу силы с рук на кольцо. Ваши руки располагаются идеально параллельно главному валу или отверстию. По возможности мы настоятельно рекомендуем сначала взять инструмент с прямым концом.

Затрудненные зазоры требуют совершенно другой геометрии инструмента и подходов. Глубокие отверстия цилиндров часто полностью блокируют прямой доступ. Утопленные автомобильные трансмиссионные валы создают аналогичные неприятные логистические препятствия. В этих ограничительных сценариях необходимо указать наконечники под углом 45 или 90 градусов. Они позволяют поддерживать надежное зацепление под углом 90 градусов к самому кольцу. Правильный угол установки предотвращает неожиданное соскальзывание крепежа под нагрузкой.

Вы должны принять во внимание важное предостережение относительно размеров угловых конфигураций. Изгиб стального наконечника по своей сути приводит к возникновению серьезных напряжений в металле. Угловые наконечники испытывают гораздо большее напряжение на изгибе во время сильного сжатия. Здесь настоятельно рекомендуется выбрать плоскогубцы немного более тяжелого размера, чтобы предотвратить защелкивание.

Следуйте этим последовательным рекомендациям по безопасному использованию угловых инструментов:

1. Проверьте точную глубину закрытого механического зазора с помощью щупа.

2. Выберите инструмент под углом 45 градусов, если внутри корпуса имеется частичный диагональный доступ.

3. Выбирайте инструмент с углом 90 градусов строго для требований перпендикулярного доступа глубоко внутри отверстий.

4. Увеличьте номинальную мощность инструмента на один шаг, чтобы компенсировать сильные изгибающие нагрузки.

5. Медленно прикладывайте усилие рукой, чтобы активно отслеживать любое опасное отклонение наконечника.

Логика составления короткого списка: создание набора плоскогубцев для стопорного кольца

Создание эффективного набора инструментов требует стратегического планирования и конкретной оценки показателей. Начните с определения точного диапазона ежедневных операций вашего предприятия. Регулярно проверяйте наиболее распространенные размеры валов и отверстий, с которыми вы сталкиваетесь. Задокументируйте диаметры отверстий проушин на наиболее часто заменяемых механических крепежных элементах. Эти простые данные образуют прочную основу вашей логики покупок.

Мы настоятельно рекомендуем сначала собрать надежный минимально жизнеспособный комплект. Немедленно приобретите стандартный набор фиксированных наконечников из четырех или восьми частей. Убедитесь, что выбранный набор охватывает наиболее важные размеры среднего диапазона. Ищите наконечники с внешним диаметром от 0,038 до 0,070 дюйма. Ваш комплект должен включать в себя как прямые, так и 90-градусные геометрические конфигурации. Естественно, вам нужны как внутренние, так и внешние типы операций. Эта базовая установка легко справляется примерно с восемьюдесятью процентами типичных механических задач.

Дополнительные приспособления для тяжелых условий эксплуатации становятся абсолютно необходимыми для масштабного промышленного и сельскохозяйственного применения. Стандартные инструменты для ручного сжатия становятся опасными для колец, размер которых превышает два дюйма (50 мм). Купите специальные плоскогубцы с храповым механизмом для работы с этими массивными компонентами, работающими под высоким напряжением. Храповые механизмы надежно фиксируют челюсти на различных стадиях расширения или сжатия. Они безопасно управляют мощным натяжением пружины, пока вы устанавливаете застежку на место.

Наконец, обеспечьте строгую проверку материалов во время процесса включения в короткий список. Никогда не принимайте дешевые штампованные металлические конструкции для профессионального применения. Убедитесь, что в выбранных вами инструментах используются наконечники из закаленной холоднокованой стали. Холодная ковка прекрасно выравнивает зернистую структуру металла, обеспечивая значительно большую прочность. Закалка предотвращает закругление кончиков после многократного интенсивного промышленного использования.

Заключение

Точное соответствие размера инструмента навсегда предотвращает повреждение деталей и опасные несчастные случаи на рабочем месте. Вы должны строго совместить диаметр наконечника с тонким отверстием для выступа кольца. Одновременно точно сопоставьте мощность зажима с размером вала или отверстия. Не обращайте внимания ни на один важный показатель, и механический отказ при повторной сборке останется неизбежным.

Мы призываем всех профессионалов отдавать предпочтение точно подходящим плоскогубцам с фиксированным наконечником для повседневной работы. Относитесь к этим орудиям как к калиброванным прецизионным инструментам, а не как к обычным захватным инструментам. Они обеспечивают максимальную эффективность и бескомпромиссную безопасность во время сложного и тяжелого технического обслуживания.

Немедленно просмотрите текущие характеристики вашего оборудования, чтобы выявить явные пробелы в возможностях. Измерьте наиболее распространенные крепежные детали с помощью надежного цифрового штангенциркуля. Просмотрите тщательно подобранную подборку профессиональных наборов плоскогубцев, чтобы безопасно обновить свой набор инструментов уже сегодня.

Часто задаваемые вопросы

Вопрос: Как мне определить правильный размер плоскогубцев для стопорных колец, если я не знаю их характеристики?

Ответ: С помощью штангенциркуля тщательно измерьте диаметр отверстий стопорного кольца. Это определяет необходимый размер наконечника. Затем измерьте точный диаметр вала или отверстия. Это измерение определяет необходимую мощность кронштейна для вашего инструмента.

Вопрос: Могу ли я использовать внутренние плоскогубцы для внешнего стопорного кольца?

О: Нет. Внутренние плоскогубцы сжимают до закрытия; внешние плоскогубцы сжимают и раскрывают. Использование неправильного типа механически невозможно для правильной посадки. Попытка применить силу представляет серьезную угрозу безопасности из-за неожиданного проскальзывания кольца.

Вопрос: Почему кончики плоскогубцев для стопорных колец продолжают сгибаться?

Ответ: Обычно это означает, что вы используете плоскогубцы меньшего размера для сильного натяжения кольца. Это также часто случается при использовании дешевых незакаленных сменных наконечников в тяжелых промышленных условиях. Всегда переходите на закаленные инструменты с фиксированным наконечником для жестких колец.

Вопрос: Являются ли метрические и дюймовые клещи для стопорных колец взаимозаменяемыми?

О: В целом, да. Фундаментальная механика остается одинаковой во всех системах измерения. При условии, что диаметр наконечника точно входит в отверстия проушин без чрезмерного люфта, инструмент будет отлично работать независимо от его первоначального размера.
