Ваше полное руководство по деталям и диаграммах суппорта Вернье

Вы часто видите суппорт Vernier в научных лабораториях. Вы используете его для измерения небольших объектов. Каждая часть Calliper Vernier имеет особую работу. Вы можете обнаружить внешние челюсти, внутри челюсти и глубины зонда на каждом смолетере Вернье. Основная шкала и шкала Вернье помогают прочитать измерения. Рама и слайдер позволяют переместить челюсти. Когда вы знаете эти детали суппорта Vernier, вы получаете лучшие результаты.

Совет: всегда проверяйте каждую часть смолетной камеры Vernier, прежде чем начать измерение. Это помогает вам избежать ошибок. Чистый и работающий Vernier Calliper дает вам наилучшие результаты. Вы должны часто практиковаться в использовании смолетной камеры Vernier.

Ключевые выводы

• Суппорт Vernier может измерить наружу, внутри и глубины. Это гораздо точнее, чем обычный правитель.

• Вы должны знать каждую часть: основная шкала, масштаб Vernier, внешние челюсти, внутренние челюсти, глубинный зонд, кадр и слайдер. Это поможет вам измерить правильный путь и почувствовать у вас результаты.

• Чтобы прочитать измерения, используйте основную шкалу и найдите линию соответствия в шкале Вернье. Это дает вам очень точные результаты.

• Держите свой верньерский суппорт в чистоте и отнимайте его. Практикуйте его часто, чтобы избежать ошибок и поправляться при измерении.

• Суппорты Vernier полезны во многих областях, таких как наука, инженерия и создание вещей. Они используются, чтобы очень внимательно проверять размеры.

Что такое верховный суппорт

Суппорт Vernier - это инструмент для очень тщательного измерения вещей. Вы можете использовать его, чтобы проверить, как долго, толстый, толстый или глубокий что -то. Это гораздо точнее, чем обычный правитель. Пьер Вернье, который был из Франции, сделал шкалу Вернье в 1631 году. Он написал об этом инструменте в своей книге. Этот новый инструмент позволяет вам увидеть крошечные различия, которые пропускает нормальный правитель. Суппорт Вернье имеет две шкалы. Один из них является основной шкалой, а другой - скользящая шкала Вернье. Эта настройка позволяет вам измерять как 0,02 мм. Это примерно в 50 раз лучше, чем нормальный линейщик.

Вы знали?
Идея Пьера Вернье изменила то, как люди измерили вещи. Его инструмент помог людям получить очень точные результаты. Вот почему инструмент назван в его честь.

Как работают суппорты Vernier?

Вы используете суппорт Vernier, размещая объект между его челюстями или на глубине зонда. Основная шкала показывает вам первую часть измерения. Шкала Вернье скользит и помогает вам найти точное место между двумя оценками. Линии по шкале Вернье немного отличаются от основной шкалы. Когда вы выстраиваете весы, вы ищете соответствующие линии. Это показывает вам точное измерение. Наименьшее число, которое вы можете прочитать, называется наименьшим количеством. Вы найдете это, забрав одно деление шкалы Vernier от одного основного деления.

Вот простой способ прочитать суппорты:

1. Посмотрите на основную шкалу и запишите последнее полное число перед нолью по шкале Вернье.

2. Найдите линию на шкале Вернье, которая лучше всего подходит с линией в основной шкале.

3. Добавьте эти два числа вместе.
   Это называется чтением суппортов Vernier. Это помогает вам не делать ошибок и дает вам очень точный ответ. Если вы хотите хорошо читать суппорт Vernier, вы должны практиковать это часто.

Для чего используются суппорты Vernier?

Вы можете найти суппорты Vernier во многих местах. Они помогают вам измерить за пределы размеров, внутри размеров и глубины. Вы можете использовать их в научных лабораториях, семинарах и фабриках. Люди используют суппорты Vernier, чтобы проверить детали машины, измерить, насколько толстым является что -то толстое, и убедитесь, что все является правильным размером.

Вы также можете использовать суппорт Vernier в лабораториях, чтобы измерить ширину шариков, толщину проводов или насколько глубоко отверстие. Если вы хотите научиться использовать суппорт Vernier, начните с знания деталей и практикуясь на разных вещах. Этот навык помогает вам на многих работах и убедительно у вас есть в ваших измерениях.

Вернье детали суппорта

Вы можете быстро идентифицировать все детали суппорта Vernier, если знаете, что искать. Каждая часть имеет особую работу. Когда вы это понимаете, вы можете использовать свой Vernier Calliper с уверенностью.

Обзор с диаграммами помечен

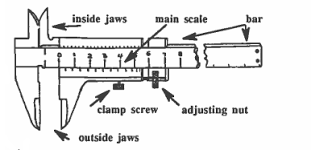

Ниже приведена простая диаграмма, показывающая основные части смолипорки Вернье.

Примечание: это упрощенный эскиз. Фактические смольщицы Вернье могут выглядеть немного по -другому.

Таблица быстрого ссылки деталей штангенциркуля Вернье

СОВЕТ:
Используйте эту таблицу, когда вам нужно проверить или назвать любые части суппорта. Это помогает вам быстро найти правильную часть.

Основная шкала

Вы находите основную шкалу вдоль тела смолипли Вернье. Это выглядит как правитель и показывает основное измерение в миллиметрах или дюймах. Большинство основных шкал используют нержавеющую сталь. Этот металл длится долго и не ржавеет. Он сохраняет точную шкалу даже после многих применений. Некоторые основные шкалы используют алюминий, потому что он легкий и прост в обращении. Обе металлы позволяют вам увидеть тонкие гравированные линии для четких показаний. Основная шкала дает вам первую часть вашего измерения.

Вернье шкала

Шкала Вернье находится на ползунке. Он скользит по основной шкале. В этом масштабе есть специальные маркировки. Эти маркировки немного отличаются от основного масштаба. Когда вы перемещаете слайдер, вы ищете линию на шкале Вернье, которая соответствует линии в основной шкале. Этот матч показывает вам дополнительную долю за пределы основного чтения масштаба. Шкала Vernier позволяет измерять очень небольшие различия. Большинство смолетов Вернье имеют наименьшее количество 0,02 мм. Это означает, что вы можете прочитать измерения до 0,02 мм. Дизайн использует 10 подразделений Vernier в течение 9 основных дивизий, поэтому каждое подразделение Vernier немного меньше. Эта настройка позволяет вам получить очень точные результаты.

Снаружи челюсти

Вы видите внешние челюсти в нижней части Calliper Vernier. Эти челюсти - большая пара. Вы используете их для измерения внешнего размера объектов. Поместите объект между внешними челюстями и аккуратно закройте его. Вы можете измерить такие вещи, как стержни, пластины или внешний диаметр трубы. Внешние челюсти захватывают объект с обеих сторон. Они дают вам точное внешнее измерение. Всегда проверяйте, что челюсти чисты, прежде чем использовать их.

• Внешние челюсти измеряют внешние размеры.

• Они подходят вокруг объекта.

• Используйте их для толщины, ширины или наружного диаметра.

Внутри челюсти

Внутренние челюсти сидят на вершине смолипере Вернье. Они меньше, чем внешние челюсти. Вы используете внутренние челюсти, чтобы измерить внутренний размер отверстий или слотов. Поместите внутренние челюсти в отверстие и расширяйте их, пока они не коснутся обеих сторон. Внутренние челюсти измеряют внутренний диаметр или ширину. Их форма позволяет им вписаться в небольшие пространства. Они работают лучше всего для измерения внутренней части труб, труб или отверстий. Точность зависит от вашего навыка и качества смолета. С тщательным использованием вы можете получить допуски, близкие к +0,0005 дюйма.

• Внутренние челюсти измеряют внутренние размеры.

• Они расширяются внутри объекта.

• Используйте их для внутреннего диаметра или ширины слота.

Глубинный зонд

Вы находите зонд глубины в конце смолипере Вернье. Это похоже на тонкий стержень. Вы используете зонд глубины, чтобы измерить, насколько глубоко яма или углубление. Поместите основание клетки на поверхность. Сдвиньте зонд глубины в отверстие, пока оно не коснется дна. Убедитесь, что зонд остается прямо для лучшего результата. Глубина зонд хорошо работает для измерения глубины отверстий, слотов или шагов. Существуют некоторые ограничения. Форма, размер и способ, которым вы используете его, могут повлиять на точность. Всегда проверяйте зонд на наличие изгибов или грязи, прежде чем использовать его.

Рамка

Рамка является основным корпусом смолевой калипы Вернье. Он держит все остальные части вместе. Рама держит весы и челюсти в очереди. Большинство кадров используют нержавеющую сталь. Этот металл укрепляет раму и не дает ее изгибанию. Некоторые рамки используют алюминий для более легкого веса. Хорошая рама помогает вам получить точные и повторяемые измерения. Это также защищает движущиеся части от повреждения.

Слайдер

Слайдер движется вдоль основной шкалы. Он содержит шкалу Вернье, внутри челюсти и снаружи челюсти. Вы используете ползунок, чтобы открыть или закрывать челюсти и устанавливать измерение. Слайдер должен двигаться плавно для точных показаний. Грязь или пыль могут сделать ползунок липким. При необходимости очистите его мягкой тканью и небольшим количеством масла. Не используйте слишком много масла, так как оно может привлечь больше пыли. Всегда храните свой Vernier Calliper в сухом месте. Осторожно обрабатывайте слайдер, чтобы он хорошо работал.

• Очистите ползунок перед использованием.

• Двигайте это плавно для достижения наилучших результатов.

• Безопасно храните смолип, чтобы защитить слайдер.

Примечание:
знание всех деталей штангенциркуля Vernier помогает вам измерять быстрее и точнее. Используйте таблицу быстрого ссылки, чтобы проверить имя и задание каждой части. Практикуйте, используя каждую часть, чтобы стать лучше при измерении.

Заключение

Если вы знаете все части смолетной смолировки Vernier , вы можете измерить вещи очень тщательно. Вы используете его для проверки снаружи, внутри и размеров глубины во многих заданиях. Когда вы узнаете, как хорошо использовать Calliper Vernier, вы получаете хорошие результаты и уверены в себе.

• Вы становятся лучше в измерении, много практикуя с Calliper Vernier.

• Вы можете остановить ошибки, такие как челюсти, не выстраивающиеся в очередь или начинать не в том месте.

• Вы становятся лучше, используя помощь, как руководства, видео и инструменты проверки.

Использование Calliper Vernier часто помогает вам найти ошибки и исправить их. Вы учитесь лучше читать масштабы и правильно использовать инструмент.

Когда вы знаете основы Calliper Vernier, вы получаете сильные навыки измерения. Это поможет вам работать более тщательно и чувствовать себя более уверенным в вашей работе.

Часто задаваемые вопросы

Как прочитать суппорт Vernier?

Сначала вы читаете основную шкалу. Затем вы проверяете масштаб Vernier для подходящей линии. Добавьте оба чтения вместе. Это дает вам окончательное измерение. Практика помогает вам стать быстрее и точнее.

Какой наименьший подсчет суппорта Vernier?

Наименьший счет показывает наименьшее значение, которое вы можете измерить. Большинство суппортов Вернье имеют наименьшее количество 0,02 мм. Вы находите его, вычитая одно подразделение Vernier из одного основного деления.

Как вы заботитесь о штангенциркуле Vernier?

• Протрите его после каждого использования.

• Храните его в сухой коробке.

• Избегайте отбрасывания.

• Проверьте на наличие пыли или ржавчины.

• Слегка масла слайдера, если он кажется липким.

Какие материалы используются для изготовления суппортов Vernier?

Вы часто видите из нержавеющей стали в большинстве суппортов. Некоторые цифровые модели используют пластик.
